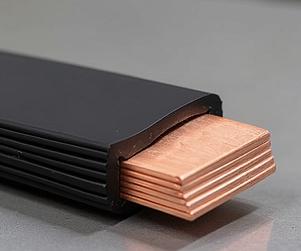

Шина медная гибкая

Шина медная ГОСТ 434 , ГОСТ 859

Плоский медный прокат с успехом используется в различных нуждах промышленных предприятий. Группа компаний «МеталлЭнергоХолдинг» предлагает сортамент шины медной, изготавливаемой из высококачественного сплава с соблюдением технологических норм регламентирующей документации. Предлагаются любые необходимые объемы, своевременная доставка по месту использования.

Шина ШММ, ШМТ

Теплопроводность и электропроводность меди относится к наиболее востребованным свойствам, благодаря которым прокат из нее пользуется спросом. Используемая для изготовления шин медь марки М1 имеет незначительные примеси, регламентируемые ГОСТ 859-2001.

Химический состав меди М1, М1М, М1Т

Элемент	Процентное содержание
Медь	99,9
Висмут	0,001
Железо	0,005
Кислород	0,05
Мышьяк	0,002
Никель	0,002
Олово	0,002
Свинец	0,005
Сера	0,004
Серебро	0,023
Сурьма	0,002
Цинк	0,004

Также возможен выпуск из сплавов М2 и М3. В состав сплавов практически не входит никаких примесей, что позволяет использовать металлопрокат в электротехнической сфере. В последнее время большинство профильных производств переходит на внедрение бескислородной меди М0б, которая в первую очередь хороша тем, что не подвергается окислению. Она не требует дополнительной термической обработки для лучшего применения.

ГОСТ 434-78 регламентирует физические параметры сортамента. Для мягких шин (ШММ) это относительное удлинение — от 37 до 40 %, а для твердых (ШМТ) — твердость по Бринеллю, не менее 637 МПа.

Преимущества в использовании шины медной мягкой и твердой:

простота монтажа и демонтажа при необходимости;
гибкость и пластичность;
пожаробезопасность применения — гарантирована большими температурами плавления.

И для мягких, и для твердых шин характерна простота конструкционного исполнения и хорошая обрабатываемость. Другими функциональными достоинствами являются коррозиестойкость, нетоксичность, продолжительный эксплуатационный срок, привлекательный внешний вид, а также пластичность и податливость сварке.

Сортамент шины медной электротехнической

На российском рынке существует несколько видов шины медной прямоугольной:

ШММ — мягкие;
ШМТ — твердые;
ШМТВ — твердые из бескислородной меди.

Марка указывает на состояние материала, метод изготовления и состав сплава. Металлопрокат имеет в длину от трех до шести метров, что прописывается в регламентирующей документации — ГОСТ 434-78. Допустимо по согласованию с потребителем выпускать полосы длиной в два метра. В остальных габаритных пропорциях следует ориентироваться на следующую таблицу.

Размеры, сечение шины ГОСТ 434

Ширина, мм	Сечение, мм² при толщине, мм
Ширина, мм	4	4,5	5	5,5	6	6,5	7	8	9	10	11	12,5	14	16	18	20	25	30
16	-	-	-	-	-	-	-	-	-	-	174,1	198,1	222,1	255,1	-	-	-	-
20	-	-	-	-	-	-	-	-	-	198,1	218,1	248,1	278,1	318,1	358,1	398,1	-	-
25	-	-	-	-	-	-	-	198,1	223,1	248,1	273,1	310,6	348,1	398,1	448,1	498,1	623,1	-
30	-	-	-	-	179,1	193,1	208,1	238,1	268,1	298,1	328,1	373,1	418,1	478,1	538,1	598,1	748,1	898,1
32	-	-	-	-	191,1	206,1	-	-	-	-	-	-	-	-	-	-	-	-
35	-	-	174,1	191,6	209,1	225,6	-	278,1	-	348,1	-	435,6	-	-	-	698,1	-	-
40	159,52	179,1	199,1	219,1	239,1	285,1	278,1	318,1	358,1	398,1	438,1	498,1	558,1	638,1	718,1	798,1	998,1	-
45	179,52	201,6	224,1	246,6	269,1	290,6	313,1	358,1	403,1	448,1	493,1	560,6	628,1	718,1	808,1	898,1	-	1198,1
50	199,52	224,1	249,1	274,1	299,1	323,1	348,1	398,1	448,1	498,1	548,1	623,1	698,1	798,1	898,1	998,1	-	1348,1
55	219,52	246,6	274,1	301,6	329,1	355,6	383,1	438,1	493,1	548,1	-	685,6	-	878,1	-	1098,1	-	-
60	239,52	269,1	299,1	329,1	359,1	388,1	418,1	478,1	538,1	598,1	-	748,1	-	958,1	-	1198,1	-	-
65	259,52	291,6	324,1	-	389,1	-	453,1	-	583,1	648,1	-	810,6	-	1038,1	-	-	-	-
70	279,52	314,1	349,1	-	-	-	-	558,1	628,1	698,1	-	873,1	-	1118,1	-	-	-	-
75	-	-	-	-	-	-	-	598,1	-	-	-	-	-	-	-	-	-	-
80	319,52	359,1	399,1	-	479,1	-	558,1	638,1	-	798,1	-	998,1	-	-	-	-	-	-
90	359,52	404,1	449,1	-	539,1	-	628,1	718,1	-	898,1	-	1123,1	-	-	-	-	-	-
100	399,52	449,1	499,1	-	599,1	-	698,1	798,1	-	998,1	-	1248,1	-	-	-	-	-	-
120	-	-	-	-	-	-	-	958,1	-	1198,1	-	1498,1	-	-	-	-	-	-

ГК «МеталлЭнергоХолдинг» гарантирует исполнение заказных размеров. Расчетная масса одного метра шины принимается за произведение площади поперечного сечения и плотности материала, принимаемой в значении 8900 кг/м³.

Применение шины медной для электротехнических целей

Благодаря отличной электропроводимости медный металлопрокат востребован при изготовлении приборов, аппаратов, различных схем. Полоса электротехнической меди определенных габаритов применяется как заготовка для изготовления деталей или крепежа.

В качестве сырья и готовых изделий шина (полоса) из меди используется:

в создании недвижимого шинопровода;
металлургической отрасли;
космической и авиационной промышленности;
изготовлении бытовых приборов;
широкопрофильном станкостроении.

Благодаря отличной сопротивляемости прокат активно используют в энергетике — шина медная требуется для создания шинных сборок, приспособлений, распределяющих электроэнергию, электрощитков, электронных табло. Шина медная ШМТ используется там, где не представляется возможным проложить мягкий (ШММ) по состоянию материала шинопровод. Также выступает в качестве заготовки для вспомогательных и крепежных деталей, необходимых в системах энергосбережения.

Оптимальная стоимость такого вида цветного проката позволяет применять его в радиоэлектронике любого, даже любительского, уровня — одним из важнейших преимуществ сортамента является экономия потребления электричества. Помимо всего перечисленного, шина (полоса) подходит для монтажа кровли, востребована в производстве стоков, карнизов и труб. Опираясь на эстетичный вид, полуфабрикат можно использовать в качестве отделочного материала.

Поставка шины медной прямоугольного сечения

При поставках шины складываются в бухты весом от 50 до 135 кг для удобства транспортировки различным транспортом. Поверхность полос не должна содержать дефектов, но допустимы легкая побежалость цвета и потемнение. Покупатель может заранее оговорить с поставщиком детали изготовления, относительно которых будет сориентирован заказ.

Шины медные пакуются в бухты при изготовлении большой длины либо складываются ровными пачками, которые оборачиваются специализированной оберточной бумагой. Обертка перевязывается в трех местах мягкой проволокой для большей надежности. Покупатель может оговорить транспортировку без специализированной упаковки.

Шина медная изолированная и для трансформаторов

МеталлЭнергоХолдинг гарантирует поставки качественного ассортимента металлопроката: исполнение заказа по нормам регламентирующей документации и требованиям покупателя — основной принцип нашего сотрудничества. Снабжение металлом любых нужд, оформление документации и поставки собственными логистическими схемами.

МеталлЭнергоХолдинг - поставка цветного металлопроката

Быстрая доставка любым удобным способом по России, СНГ, в другие государства.
Самовывоз — располагаем железнодорожными подъездными путями общей протяженностью чуть больше 16 км. Удобное расположение для подъезда автотранспорта, высококлассная погрузочная техника.

Чтобы получить консультацию, купить шину медную и запросить расчет цены с учетом скидок, обратитесь к нам по номеру +7 (8512) 20-10-74, напишите на почту astrahan@z-metalloprokat.ru или в онлайн-форму. Менеджеры подберут оптимальный способ транспортировки.
